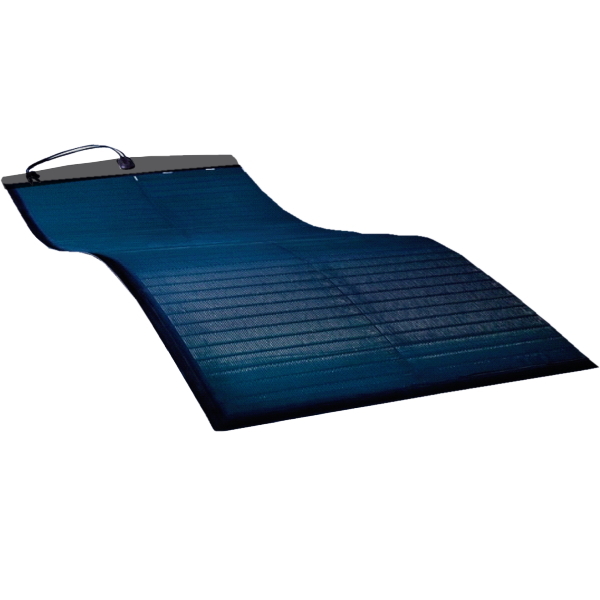

雹害、衝撃物や塩害に強く耐久性に優れ、高温による出力低下が少なく、曇りや部分影でも発電可能な湾局面に対応する軽量・高効率なフレキシブルCIGS薄膜ソーラーモジュールです。

　この製品は、世界トップクラスの最高効率16%以上を誇るMiaSole社*1製の軽量・フレキシブルなCIGS薄膜型太陽電池モジュールの採用により、平面設置でも幅広い範囲から太陽の恵みを受け、どこでも発電でき、充電や家電製品を動作させることができ、防災、アウトドアや車中泊等の電力確保として、屋根、壁面、ベランダ、車、湾曲しているカーポート、ビニールハウスやドームハウス等にも、接着により簡単に設置可能な軽量・高効率のCIGS薄膜フレキシブルソーラーパネルです。

• (1) 柔軟(フレキシブル)性が高い、薄い、軽い、壊れ難い
• (2) 耐久性に優れ、雹害や衝撃物、塩害などに強い
• (3) フレキシブルでありながら発電効率が16％台と高い
• (4) 高温・影による出力低下が少なく、曇りや部分影でも発電可能
• (5) 傾斜不要の平面設置で広いエリアの光からも発電可能
• (6) 取付けが簡単(粘着テープで貼るだけ)、施工費軽減
• (7) 防災・アウトドアで安心な大量出力

■製品仕様

製品型式	FS-M03
製品型番	FS-M03-90
タイプ	固定式接着タイプ
用　途	陸屋根、バルコニー、カーポート、ビニールハウス、 壁面、車などの発電・蓄電
ソーラーセル	フレキシブルCIGS薄膜型太陽電池
モジュール変換効率	16.5%
最大発電出力	90W
最大動作電圧　[Vmpp]	23.8V
最大動作電流　[Impp]	3.85A
公称開放電圧　[Voc]	29.2V
公称短絡電流　[Isc]	4.28A
動作温度	-40℃～85℃
パネル仕様	ETFE （熱可塑性フッ素樹脂）、PET-EVAコポリマー、 出力接続ボックス（バイパスダイオード内蔵） IP68ジャンクBox　17mm（H) 裏面：設置用接着シート
外形寸法(mm)	1,055(L)×660(W)×2(H) （ジャンクションBox　17mm)
重量	1.4Kg
出力端子	MC-4（ロック機構付）
ジャンクションBox	IP68、アンフェノールH4
防水防塵性能	IP68
製品保証	5年
出力保証	10年(90%)、20年(80%)
付属品	マニュアル、保証書
標準価格	42,000円　（税込 46,200円）

※発電量につきましては、設置環境により変動がありますので、あくまでも目安とお考えください。
※※フレキシブルソーラーパネルを短手、又は長手方向30cm未満で丸めて収納した場合は、断線やパネルに傷がつき発電出来なくなる可能性があります。

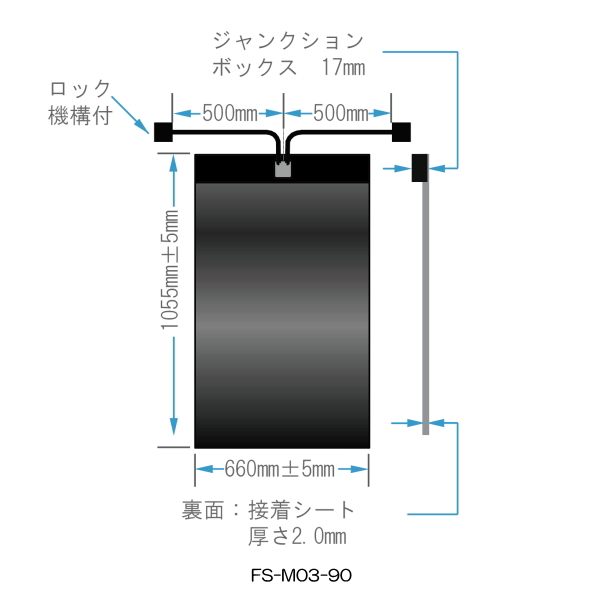

■製品寸法

■接続イメージ

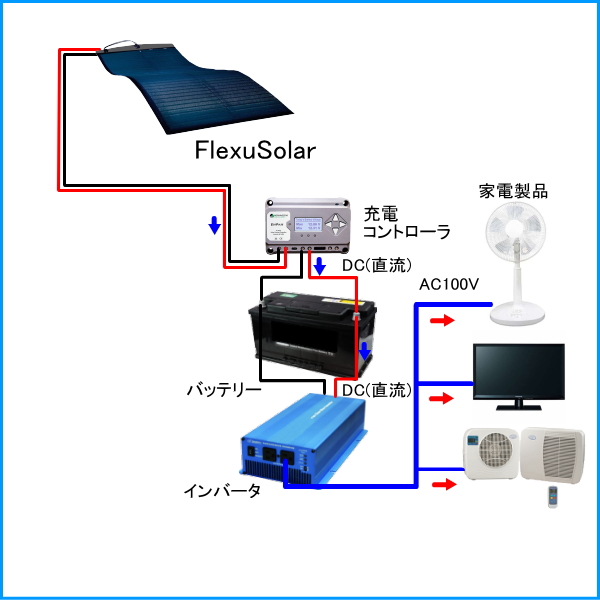

コンポーネントシステム
　太陽光で発電した電気を使用するのは、主に以下の4種類の機器が必要になります。

・ソーラーパネル　　太陽光を受けて発電
・充電コントローラ　バッテリーへの充電制御
・バッテリー　　　　電気を貯蔵
・インバータ　　　　バッテリーからAC100V(交流)へ変換


1．ソーラーパネルからの充電方法
MagflexSolarから発電した電気が充電コントローラで制御されて直流の電気として、バッテリーに充電されます。

2．電気の使用方法
バッテリーに充電された直流の電気が、インバータで直流の電気から家庭で使用できる交流の電気（AC100V）に変換され、家電製品に供給されます。

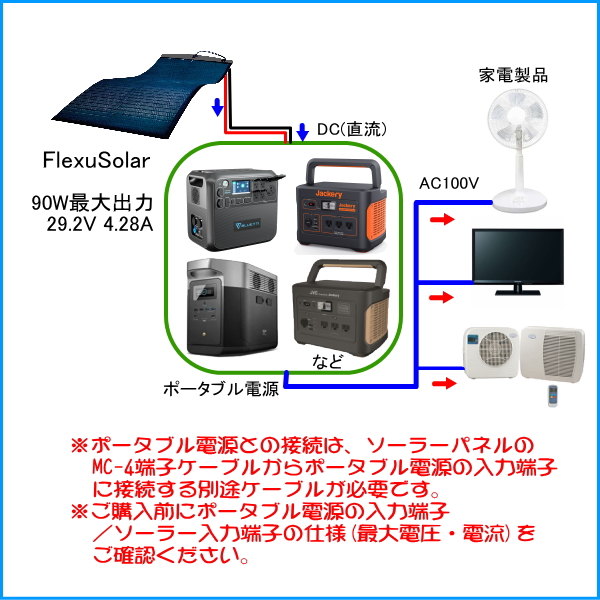

ポータブル電源
　ポータブル電源に接続する場合は以下のようになります。

* 「FlexuSolar」は、有限会社オンウェーブの登録商標です。
*1 MiaSolé Hi-Tech Corp.は、フレキシブルCIGS薄膜太陽電池モジュールのトップメーカーです。
